河北華盛推薦玻璃鋼貯罐加工材料的選擇以及技術(shù)指標的要求

作者：hengke 來源：河北華盛節(jié)能設(shè)備有限公司時間：2018-08-14 10:18 訪問量：次

描述：玻璃鋼貯罐的基體材料應(yīng)選用韌性好、延伸率高以及固化收縮率低且具有一定耐腐蝕能力的樹脂，增強材料應(yīng)選用與樹脂具有良好浸潤性、樹脂固化后應(yīng)變集中系數(shù)小、能保持較高樹脂含量的非連續(xù)性短切纖維制品。玻璃鋼貯罐在纏繞層選材的過程中，在使用時需要合理的選用其樹脂固化體系。

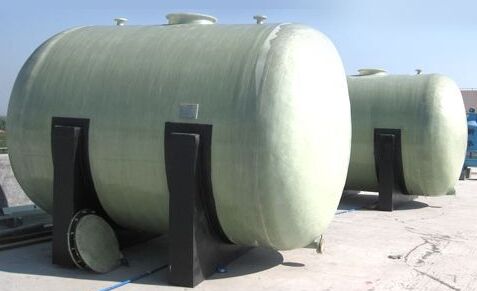

市場上的玻璃鋼貯罐的直徑范圍為150－4000mm以及長度在1200－6500mm，其規(guī)格的罐所使用的原材料以及配方，制造設(shè)備已完全成熟。它的主要技術(shù)指標為工作壓力不大于1MPa、檢驗壓力為1.5MPa、使用壽命大于30年。

玻璃鋼貯罐在進行加工的過程中其貯罐用的原材料包括玻璃纖，玻璃氈，基本樹脂和輔料，其產(chǎn)品一般是由內(nèi)襯層、纏繞層以及外保護層組成，在內(nèi)襯層選材時，為了避免內(nèi)襯層中玻璃纖維與樹脂間因彈性模量的差異引起的應(yīng)變集中。

玻璃鋼貯罐的基體材料應(yīng)選用韌性好、延伸率高以及固化收縮率低且具有一定耐腐蝕能力的樹脂，增強材料應(yīng)選用與樹脂具有良好浸潤性、樹脂固化后應(yīng)變集中系數(shù)小、能保持較高樹脂含量的非連續(xù)性短切纖維制品，通常采用45g/m2表面氈和450g/m2短切氈及普通規(guī)格的玻璃布。

玻璃鋼貯罐在纏繞層選材的過程中，在使用時需要合理的選用其樹脂固化體系，這樣的體系中，其催化劑與引發(fā)劑之間均具有一個適當(dāng)?shù)碾S環(huán)溫度以及罐徑大小而改變的比例關(guān)系。

玻璃鋼貯罐內(nèi)襯兼有骨架與氣密作用，是成品的一部分，在進行設(shè)計是其內(nèi)襯要注意有足夠的強度以及剛度，內(nèi)襯層的厚度大于3 mm，樹脂含量大于90%，采用耐腐蝕性良好的樹脂和玻璃纖維噴射成型。
